エムズコレクション:紙と木で創る懐かしい鉄道情景の世界です

528


小さな鉄道讃歌〜 軽便単端転車台


オールレーザーカット ハイグレードキット
No.528 ¥8,500(税別)モーター・線路・電池別売

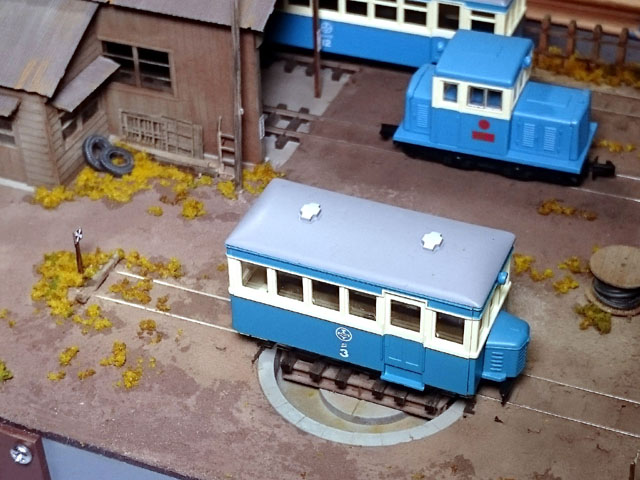

レイアウト組込み完成見本
猫屋線対応のナロー転車台です。
単端式気動車は運転台が片方にしかないので終点で方向転換が必要です。

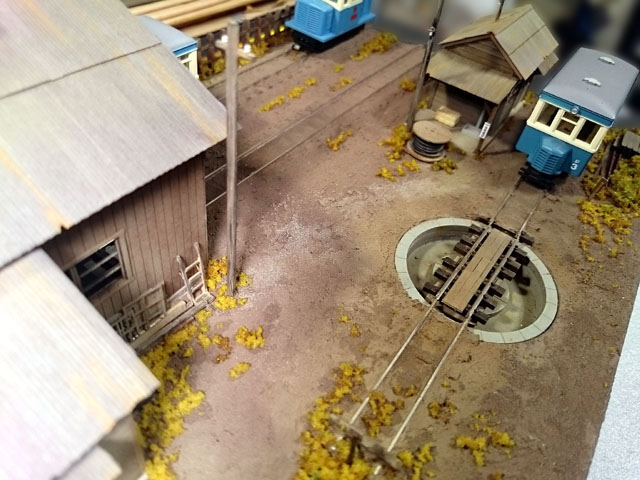

レイアウト組込み完成見本
駆動は簡易電動式
ピット内径45mm 桁有効長43mm
自動停止で0°±30°が選べます。

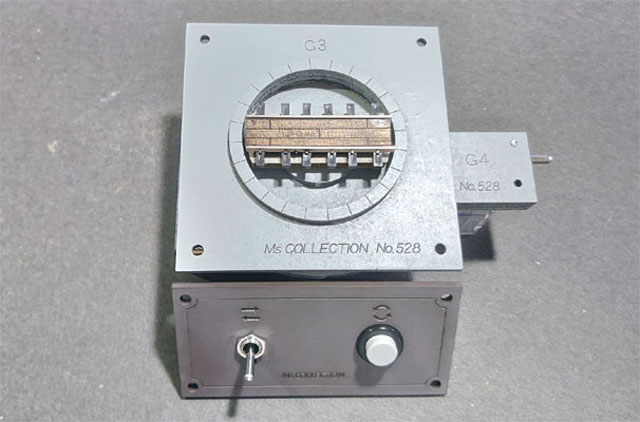

完成見本
ピットはMDF材、回転桁は特殊紙の構成ながら、強度も十分です。
コントロールパネルとスイッチ類も付属しています。

駆動機構
専用ギアをレーザーカットにより製作しました。
停止用カム位置の微調整も可能。
配線にはハンダ付けが必要です。
駆動は単三電池1本(別売)です。

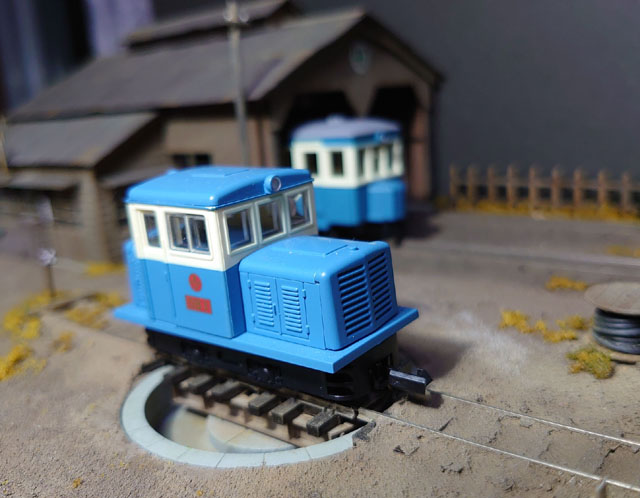

DL

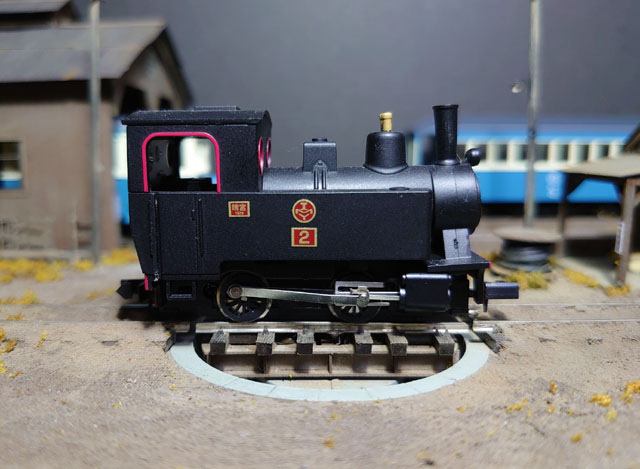

SL
猫屋線の機関車を載せてみました。

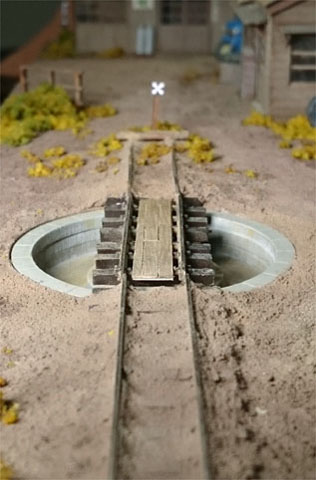

構内のはずれにひっそりと

小さなレイアウト&セクションをつくろう!

  • 軽便機関庫との組み合わせで最小スペースで機関区の製作が可能です。
  • 狭いスペースでのポイント代わりに。
  • 可動ギミックでセクションの楽しみが大幅に向上します。

製品について

キット内容とパッケージ
キット内容とパッケージ

  • ピットはMDF材、回転桁は特殊紙で構成されています。
  • ピット内径45mm、桁有効長43mm 。
  • 停止は機械式で0°±30°が選べます。
  • 桁の回転方向は1方向のみですが、逆転スイッチの追加により逆回転も可能です。
  • 駆動は単三乾電池×1でお手軽に楽しめます。
  • モーターは市販品(下記指定)を別途お買い求めください。
  • 線路は付属していませんのでお手持ちのものをご利用ください。
  • フルカラー組立説明書つき。

    別途購入ください。
    【別途購入品】タミヤ 楽しい工作シリーズNo.189
    ミニモーター低速ギアボックス(4速)


製品仕様・価格

製品番号No.528
スケール1/80
税別価格キット8500円
組立寸法ベース長さ80×ベース幅80mm
台下必要クリアランス42mm
桁有効長43mm
構成素材MDF、木材および特殊紙レーザー抜済
付属部品各種スイッチ、プラグ、ネジ、電線、電池BOX
別購入品モーター(タミヤ ミニモーター低速ギアボックス)
線路(桁用 9mm用)


組み立てのおすすめツール


STカラー

エコーモデル STカラー 100cc 1本¥400(税別)
この作例の着色に使用しました。
木部分専用の塗料です。染める感覚で乾燥も速く、実感的な仕上がりが得られます。ラッカーシンナーで薄めてご使用ください。


3M #77

住友3M製 スプレーのり#77 1800円(税別)
広い面積をワンプッシュで均一にのり付けできます。時短に効果的。
 #55等の「貼ってはがせるタイプ」は使用しないでください。


乾くとつやが消えます

フランクリン タイトボンド130g 500円(税別)
ストラクチャー製作の強い味方。
米国製高級木工用ボンドです。価格は高いですが強力な接着力と乾くとつやが消えるので多少のはみ出しも気になりません。細かい接着が楽になります。
